气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，利用缸体内的隔膜来回鼓动做功，达到输送各种介质的目的。

01气动隔膜泵的构造

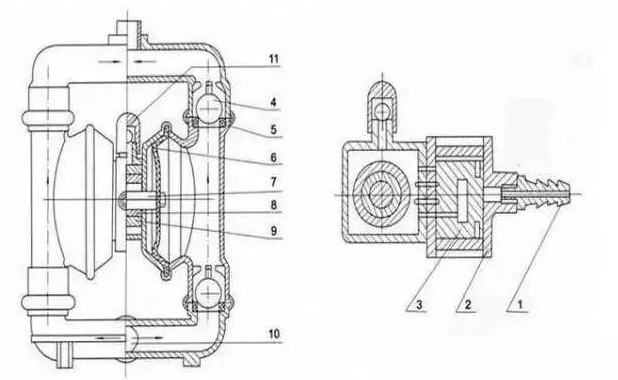

气动隔膜泵的构造

1. 进气口   2. 配气阀体   3. 配气阀   4. 圆球   5. 球座

6. 隔膜   7. 连杆   8. 连杆铜套   9. 中间支架   10. 泵进口

11. 排气口

02气动隔膜泵的工作原理

气动隔膜泵的工作原理

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜连成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜动作，驱使连杆连接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续不断地吸入和排出。

03气动隔膜泵的主要用途

气动隔膜泵的主要用途

1. 可抽吸各种污水。

2. 可抽吸各种化学腐蚀剂、石油、泥浆、清洗油垢。

3. 可抽吸各种剧毒、易燃、易挥发液体。

4. 可抽吸各种强酸、强碱、强腐蚀液体。

5. 可抽吸各种高温液体，最高温度可耐150℃。

6. 可作为各种固液分离设备的前级送压设备。

04气动隔膜泵的性能

气动隔膜泵的性能

1. 不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2。

2. 流动性能好，允许通过最大颗粒直径达10mm。抽送泥家、杂质时，对泵磨损甚微。

3. 扬程、流量可通过气阀开度实现无级调节(气压调节在 1-7 kgf/cm2之间)。

4. 该泵无旋转部件，没有轴封。靠一对隔膜的往复运动，抽送各种介质，因泵的运动部件和工作介质完全隔开，使输送的介质不会向外泄漏，避免了环境污染和人身危害。

5. 不使用动力电源，可在易燃、易爆场所中使用，安全可靠。

6. 可以浸没在介质中代替潜水泵抽送液体。

7. 开、停泵时，只需打开和关闭气体阀门即可操作。即使由于意外情况而长时间无介质抽送或突然停机，泵也不会因此而损坏。一旦超负荷，泵便会自动停机，具有自我保护能力。当负荷恢复正常以后，又能自动启动运行。

8. 结构简单、易损件少。隔膜泵结构简单，安装、维修方便。泵输送介质时不会接触到配气阀、连杆等运动部件，避免了部件的腐蚀及磨损。

9. 可输送较黏的液体。

10. 不使用油润滑，即使空转，对泵也无任何影响。

05气动隔膜泵的适用范围

气动隔膜泵的适用范围

1. 槽、罐的清底：用隔膜泵可以抽、吸槽及罐底部的介质。

2. 临时倒罐：用隔膜泵接临时管线可以迅速方便地完成临时到罐输送的工作。

3. 井、沟渍水的排除：隔膜泵在井、沟检修时可迅速排除渍水和污液，避免因远离电源而造成的工作不便。

4. 清扫处理污泥：隔膜泵在处理污水场的污泥时灵活、方便。

5. 适用于危险区域介质的输送：隔膜泵在防火、防爆区域内，排除介质时安全可靠。

6. 可浸入液体中使用：将泵浸在液体中，压缩空气利用软管引出，可代替潜水泵使用。
