印刷糊箱联动线主要由上纸单元、进纸单元、印刷单元、开槽单元、折叠糊箱单元、整理计数排出单元、打包机单元、整理单元几个部分协同组合而成，其中进纸单元、 折叠糊箱单元、整理计数排出单元、打包机单元、整理单元等主要部位都是通过皮带来实现纸箱的输送与折叠。以下将就霓达皮带的实际应用来简要介绍一下。

进纸单元

进纸单元是整台设备中稳定运行的基础。

进纸单元一般采用前缘进纸， 前缘进纸大致分两种 ：第一种采用美国 Sun 公司的进纸系统，第二种采用自己研发的进纸系统。进纸单元最为关键的技术在于进纸的稳定性。由于实际生产中的纸板并不是非常平整，同样一个订单的纸板可能存在上翘，下翘，比较平整等等不同状况的纸板，所有经过进纸单元的纸板必须保证不同质量的纸板，进纸的精度控制在合理的范围， 才能保证最终成品的质量。因而在纸板送入印刷机后，需要达到如下几个条件 ：

A．纸板从零加速至设备运行速度，速度的误差必须在允许范围内。

B．纸板送入进纸单元后，纸板的倾斜度必须在设备的允许范围内。

C．纸板进入印刷单元之前，纸板的前后位置误差必须在允许范围内。

以上条件是满足后续印刷，开槽，模切以及折箱粘箱精度的基本前提。而皮带送纸方案则属于第二种，此时推荐使用 NITTA 的 NLG-GUSRB-14ANL 皮带。 为什么这么说呢？请各位往下看。

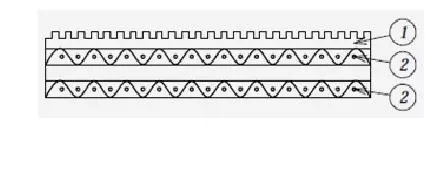

NLG-GUSRB-14ANL 结构图 ：

① 带有纵向沟槽的低硬度 PU （绿色）

② 聚酯帆布（白色）

优点

1. 采用齿接接头方式，接头处平整度高

2. 表面带有纵向沟槽，保证进纸精度和稳定性

3. 表面采用低硬度 PU 材质，提供足够的摩擦力又不会刮伤纸张

糊合折箱单元

糊合折箱单元是保证整个纸箱成型的关键。

在进入折箱单元的纸板需要有两个先决条件：第一，纸板没有倾斜， 用于折箱的两条压线能完全对准折箱单元的折合机构，第二，必须保证有良好的压线，这是保证折合质量的前提。

折箱单元一般情况下纸板的速度会比从模切部分出来的速度更快， 大部分厂家折箱单元上折合皮带一般都是采用真空吸附的，两条上折箱皮带的速度同步是关键，这是确保折箱方正的前提。

很多设备供应商会在下折箱皮带上做上辅助折箱的部件，比如螺旋杆，成型轮或者像 T 型辅助块，三角型辅助块等等，最终目的是优化纸箱成型，减少大小口和鱼尾。

不论是真空吸附的上折箱皮带还是下折箱皮带 NITTA 工业皮带都有非常优秀的产品，在糊合折箱单元 NITTA 的 RT-500 和 RT-300 已经是国内外糊箱联动线设备厂家的首要选择。

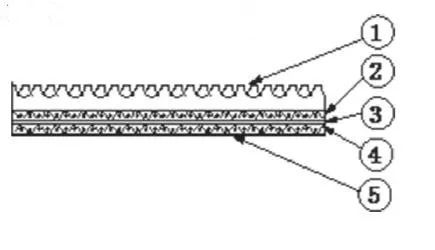

RT-500

结构图 ：

① NBR（特殊花纹、蓝色）

② 尼龙帆布

③ 尼龙片基

④ 尼龙帆布

⑤ NBR（粗纹、黑色）

优点 ：

1. 强大的摩擦力，完全能对应高速输送

2. 尺寸稳定性优秀，可应用于长距离输送

3. 弹性、耐磨耗性优秀
